MG-2Y WC 垫片规格及公差
◆ 产品介绍:
MG-2Y 边界无铅自润滑轴套在边界润滑条件下可长期使用而不加油，耐磨层表面有储油坑。产品广泛应用于冶金机械、矿山机械、水利机 械、汽机车、建筑机械、农用机械、轧钢行业等。
◆ 材料组织
1. 聚甲醛与纤维混合物0.3-0.5mm
2. 球形青铜粉0.2-0.35mm
3. 钢背0.4-2.2mm
4. 电镀层：镀锡层厚0.005mm或镀铜层厚0.008mm
◆使用参数
| 使用参数 | |
| 最大承载 | 静载荷：250N/mm2 |
| 低速运转：140N/mm | |
| 旋转、摇摆运动： 70N/mm | |
| 最大PV值(干摩擦) | 3N/mm ·m/s |
| 使用温度 | -40℃~+110℃ |
| 摩擦系数 | 0.05~0.20 |
| 最大线速度 | 脂润滑: 2m/s |
| 持续给油 >2m/s | |
| 导热系数 | 50 W(m·k)-1 |
| 线胀系数 | 11×10 ·K |
| 最初装配时必须在油穴中涂满润滑油脂 | |
>>
<<

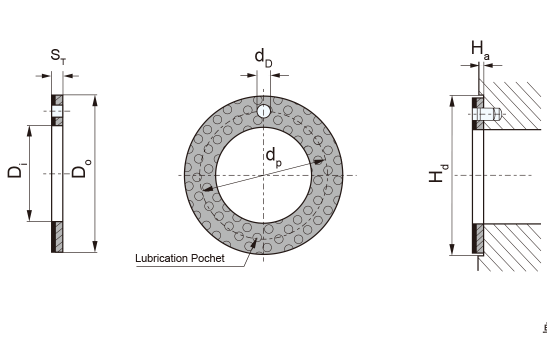

| 选择 | 询价 | 型号规格 | 轴径Ds(mm) | 垫片尺寸 (mm) | 安装尺寸 (mm) | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Di +0.25 | Do-0.25 | St-0.05 | dp±0.125 | dD +0.4 +0.1 | Ha±0.2 | Hd +0.12 | ||||
| W10 | 8 | 10 | 20 | 1.5 | 15 | 1.5 | 1 | 20 | ||
| W12 | 10 | 12 | 24 | 1.5 | 18 | 1.5 | 1 | 24 | ||
| W14 | 12 | 14 | 26 | 1.5 | 20 | 2 | 1 | 26 | ||
| W16 | 14 | 16 | 30 | 1.5 | 23 | 2 | 1 | 30 | ||
| W18 | 16 | 18 | 32 | 1.5 | 25 | 2 | 1 | 32 | ||
| W20 | 18 | 20 | 36 | 1.5 | 28 | 3 | 1 | 36 | ||
| W22 | 20 | 22 | 38 | 1.5 | 30 | 3 | 1 | 38 | ||
| W24 | 22 | 24 | 42 | 1.5 | 33 | 3 | 1 | 42 | ||
| W26 | 24 | 26 | 44 | 1.5 | 35 | 3 | 1 | 44 | ||
| W28 | 26 | 28 | 48 | 1.5 | 38 | 4 | 1 | 48 | ||
| W32 | 30 | 32 | 54 | 1.5 | 43 | 4 | 1 | 54 | ||
| W38 | 36 | 38 | 62 | 1.5 | 50 | 4 | 1 | 62 | ||
| W42 | 40 | 42 | 66 | 1.5 | 54 | 4 | 1 | 66 | ||
| W48 | 46 | 48 | 74 | 2 | 61 | 4 | 1.5 | 74 | ||
| W52 | 50 | 52 | 78 | 2 | 65 | 4 | 1.5 | 78 | ||
| W62 | 60 | 62 | 90 | 2 | 76 | 4 | 1.5 | 90 | ||
>>
<<
