MG-800 双金属自润滑轴套 MG-800 双金属自润滑轴套

◆ 产品介绍:

MG-800系列双金属轴套、轴瓦、止推垫片，以优质低碳钢为基体，表面烧结青铜粉，适用于高载低速下的旋转，摇摆 运动。具有摩擦系数低、耐磨性能好、使用寿命长、抗咬合 性能好等特点，铜合金层可根据要求加工出各种类型的油 穴、油槽。产品被广泛应用于矿山机械、汽机车、建筑机 械、农用机械、轧钢机械等。


使用参数
MG-800双金属轴套MG-720双金属轴套MG-700双金属轴套MG-20双金属轴套
材料型号CuPb10Sn10/ CuSn6Zn6Pb3CuPb24Sn4CuPb30AlSn20Cu
合金层硬度70~100HB45~70HB30~45HB30~40HB
最大荷载65N/mm38N/mm25N/mm30N/mm2
“蓝宝石”疲劳级125115105105
磨擦系数（油）0.06~0.140.06~0.160.08~0.160.08~0.17
允许PV值(脂)2.8N/mm .M/s2.8N/mm .M/s--
允许PV值(油)10N/mm .M/s10N/mm .M/s8N/mm .M/s6N/mm2.M/s
最高使用温度260 C200 C170 C150oC


最高静承载压力

150N/mm130N/mm120N/mm100N/mm2
最高速度（油）5m/s10m/s15m/s25m/s
对磨轴硬度53 HRC50 HRC270 HB250 HB
拉伸强度150N/mm150N/mm200N/mm200N/mm2


◆ 双金属自润滑轴承的油槽形状：



◆ 双金属轴套表面粗糙度:

ListBronze SurfaceBronze Surface
Bronze SurfaceR20.8R26.3
Steel BackingR21.6R210
Other SurfacesR22.5R2100


◆ 可供标准产品：

直套，翻边轴套.

◆ 可供非标产品：

可供非标产品： 直套，翻边轴套，止推垫片，板材，轴 瓦，钢套组合件。

下载产品目录

>>
<<

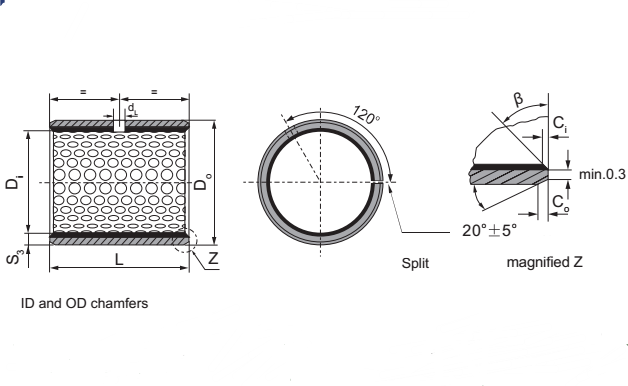

选择询价长度d (mm)DDs公差座孔 Dh公差压装后内孔公差配合间隙 CD壁厚 S3油孔 dL
10152025304050608090100
MG-800 1010 MG-800 1015 MG-800 1020 - - - - - - - - 10 12 10 －0.022 12 ＋0.018 ＋0.148 ＋0.010 0.170 0.010 0.995 0.935 4
MG-800 1210 MG-800 1215 MG-800 1220 - - - - - - - - 12 14 12 －0.027 14 ＋0.018 ＋0.148 ＋0.010 0.175 0.010 0.995 0.935 4
MG-800 1410 MG-800 1415 MG-800 1420 - - - - - - - - 14 16 14 －0.027 16 ＋0.018 ＋0.148 ＋0.010 0.175 0.010 0.995 0.935 4
MG-800 1510 MG-800 1515 MG-800 1520 - - - - - - - - 15 17 15 －0.027 17 ＋0.018 ＋0.148 ＋0.010 0.175 0.010 0.995 0.935 4
MG-800 1610 MG-800 1615 MG-800 1620 - - - - - - - - 16 18 16 －0.027 18 ＋0.018 ＋0.148 ＋0.010 0.175 0.010 0.995 0.935 4
MG-8001810 MG-800 1815 MG-800 1820 MG-800 1825 - - - - - - - 18 20 18 －0.027 20 ＋0.021 ＋0.151 ＋0.010 0.178 0.010 0.995 0.935 4
MG-800 2010 MG-800 2015 MG-800 2020 MG-800 2025 - - - - - - - 20 23 20 －0.033 23 ＋0.021 ＋0.161 ＋0.020 0.194 0.020 1.490 1.430 6
MG-800 2210 MG-800 2215 MG-800 2220 MG-800 2225 - - - - - - - 22 25 22 －0.033 25 ＋0.021 ＋0.161 ＋0.020 0.194 0.020 1.490 1.430 6
MG-800 2410 MG-800 2415 MG-800 2420 MG-800 2425 MG-800 2430 - - - - - - 24 27 24 －0.033 27 ＋0.021 ＋0.161 ＋0.020 0.194 0.020 1.490 1.430 6
- MG-800 2515 MG-800 2520 MG-800 2525 MG-800 2530 - - - - - - 25 28 25 －0.033 28 ＋0.021 ＋0.161 ＋0.020 0.194 0.020 1.490 1.430 6
- MG-800 2615 MG-800 2620 MG-800 2625 MG-800 2630 - - - - - - 26 30 26 －0.033 30 ＋0.021 ＋0.181 ＋0.040 0.214 0.040 1.980 1.920 6
- MG-800 2815 MG-800 2820 MG-800 2825 MG-800 2830 MG-800 2840 - - - - - 28 32 28 －0.033 32 ＋0.025 +0.185 +0.040 0.218 0.040 1.980 1.920 6
- MG-800 3015 MG-800 3020 MG-800 3025 MG-800 3030 MG-800 3040 - - - - - 30 34 30 -0.039 34 ＋0.025 +0.185 +0.040 0.218 0.040 1.980 1.920 6
- MG-800 3215 MG-800 3220 MG-800 3225 MG-800 3230 MG-800 3240 - - - - - 32 36 32 -0.039 36 ＋0.025 +0.185 +0.040 0.224 0.040 1.980 1.920 6
- - MG-800 3520 MG-800 3525 MG-800 3530 MG-800 3540 MG-800 3550 - - - - 35 39 35 -0.039 39 ＋0.025 +0.185 +0.040 0.224 0.040 1.980 1.920 6
- - MG-800 3820 MG-800 3825 MG-800 3830 MG-800 3840 MG-800 3850 - - - - 38 42 38 -0.039 42 ＋0.025 +0.185 +0.040 0.224 0.040 1.980 1.920 8
- - MG-800 4020 MG-800 4025 MG-800 4030 MG-800 4040 MG-800 4050 - - - - 40 44 40 -0.039 44 ＋0.025 +0.185 +0.040 0.224 0.040 1.980 1.920 8
- - - MG-800 4525 MG-800 4530 MG-800 4540 MG-800 4550 - - - - 45 50 45 -0.039 50 ＋0.025 ＋0.225 ＋0.080 0.264 0.080 2.460 2.400 8
- - - - MG-800 5030 MG-800 5040 MG-800 5050 MG-800 5060 - - - 50 55 50 -0.039 55 ＋0.030 ＋0.230 ＋0.080 0.269 0.080 2.460 2.400 8
- - - - MG-800 5530 MG-800 5540 MG-800 5550 MG-800 5560 - - - 55 60 55 -0.046 60 ＋0.030 ＋0.230 ＋0.080 0.276 0.080 2.460 2.400 8
上一页12 下一页
>>
<<

产品被广泛应用于矿山机械、汽机车、建筑机械、农用机械、轧钢机械等。
